Joints en caoutchouc insérés entre éléments de regard
Les joints d’étanchéité offrent des systèmes multiples aux fabricants de regards en béton.
On y trouve les joints rapportés classiques à lèvres, les joints pré-lubrifiés rapportés et les joints intégrés dans l’about femelle.
Pour atténuer la transmission des vibrations sur les points de contact entre les éléments, il est possible d’ajouter à l’emboîtement l’anneau répartiteur de charges CLE.
Pré-lubrification, intégration et répartition de charges : certains emboitements combinent au moins deux de ces systèmes énumérés.
La rondelle souple CLE posée à plat sur l’about mâle répartit les pics de charges et permet une légère mise à niveau au moment du montage. L’anneau répartiteur au profil en H, rempli de caoutchouc non vulcanisé, égalise les irrégularités des faces de contact. Ce répartiteur de charges transmet les forces statiques et dynamiques du trafic routier afin d’éviter la fissuration des parois de la colonne. Selon les charges maximales de passage, la fabrication peut doser la dureté du boyau interne.
Joint pré-lubrifié CSD-PLUS-3

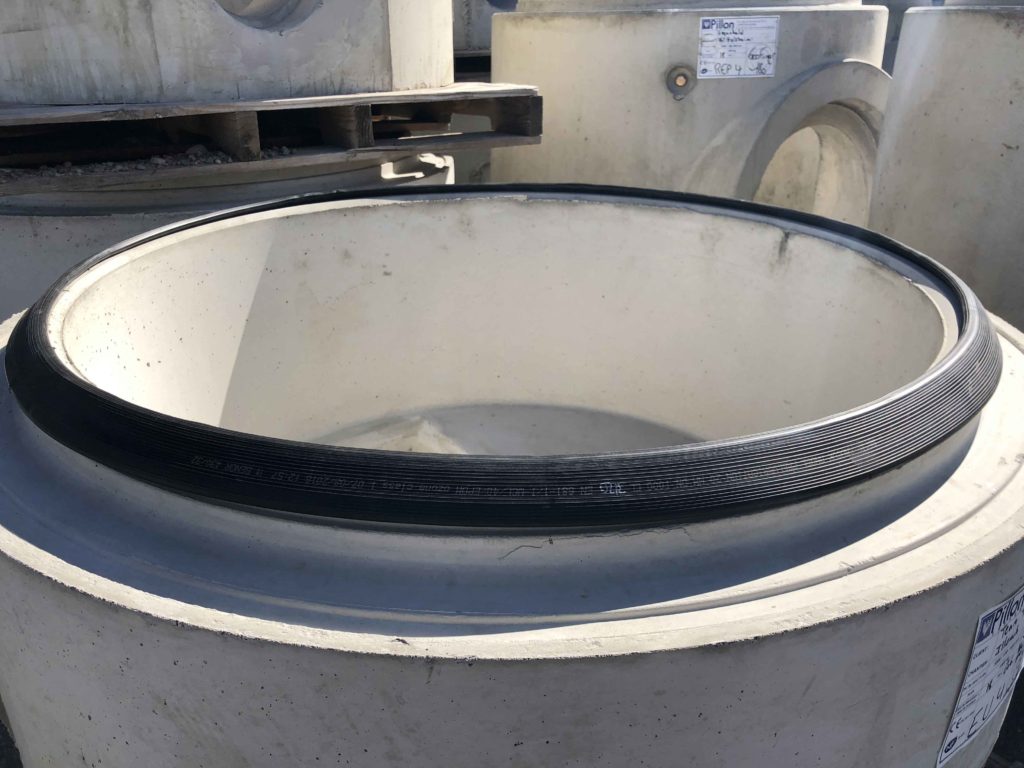

Le joint de regard autoglissant CSD-PLUS-3 est positionné en tension sur l’about mâle.
Le joint CSD-PLUS-3 est un joint glissant pré-lubrifié avec répartiteur de charges
- Mise en œuvre facile sur chantier et conforme à la norme NF EN 1917 grâce à la lèvre remplie de lubrifiant glissante et ouverte.
- Répartition des charges verticales (fort trafic) grâce à la poche remplie de sable.

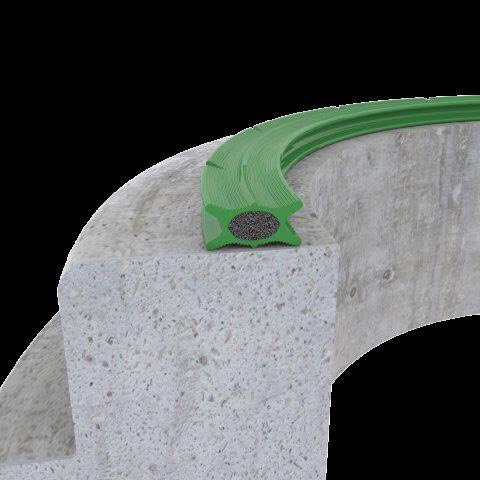

Répartiteur de charges CLE
L’anneau souple CLE posé à plat sur l’about mâle répartit les pics de charges et permet une légère mise à niveau au moment du montage. L’anneau répartiteur au profil en H, rempli de caoutchouc non vulcanisé, égalise les irrégularités des faces de contact. Ce répartiteur de charges transmet les forces statiques et dynamiques du trafic routier afin d’éviter la fissuration des parois de la colonne. Selon les charges de passage en surface, la fabrication peut varier la dureté du boyau à l’intérieur de la rondelle. Ce type d’anneau peut déjà être installé entre chaque élément de rehausse empilé sur le parc de l’usine. L’emploi de cale en bois n’est plus nécessaire. En tranchée, toujours à sa place sur l’about mâle prendra effectivement à jamais son rôle d’amortisseur anti-fissuration de la colonne.
Anchor-2000-S

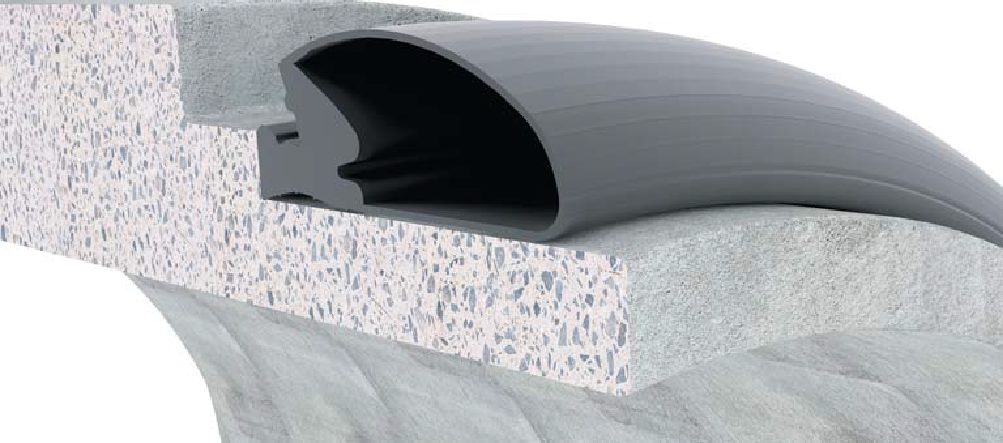

Le joint Anchor 2000-S est un joint d’étanchéité intégré pour regards en béton. Intégré à l’about femelle en usine, il tapisse par sa géométrie l’intérieur de l’about femelle et assure l’étanchéité durable de l’emboitement conformément à la norme NF EN 1917.
SDN-88
Le joint SDN-88 est un joint glissant pour éléments de regards. Il est rapporté et tendu sur l’about mâle en butée sur l’épaulement de ce dernier. Sa géométrie en forme de charnière offre un maximum de surface de contact à l’emboitement tout en exigeant une force d’assemblage minimale.
SD-15-VG
Le joint SD-15-VG est un joint glissant pré-lubrifié pour l’emboitement des éléments de regards. Mise en œuvre facile et propre sur chantier en conformité avec la norme NF EN 1917. La poche remplie de lubrifiant en usine glisse à l’emboitement. Le joint glissant permet un centrage parfait des éléments.
